قفل‌کن شفت، که در صنعت با نام‌های شرینک دیسک یا پاور لاک نیز شناخته می‌شود، یکی از مهم‌ترین تجهیزات مکانیکی برای اتصال شفت‌ها و محورها به یکدیگر است. این قطعه بدون نیاز به خار، اسپلاین یا تراشکاری خاص، امکان نصب و جداسازی آسان قطعات صنعتی را فراهم می‌کند. به دلیل ابعاد متنوع (از قطر داخلی ۱۴ تا ۵۰۰ میلی‌متر)، قفل‌کن شفت در صنایع مختلف از ماشین‌آلات سنگین گرفته تا تجهیزات دقیق استفاده می‌شود.
ساختار و روش عملکرد قفل‌کن شفت
قفل‌کن شفت شامل یک قطعه نصبی (HUB) با حفره داخلی و یک سیستم پیچی است. هنگام سفت کردن پیچ‌ها، سطوح داخلی و خارجی قفل‌کن به شفت و قطعه نصب‌شونده فشار وارد کرده و یک اتصال محکم اصطکاکی ایجاد می‌شود.
این مکانیزم، نیاز به انطباق دقیق بین قطعات را از بین برده و باعث صرفه‌جویی در زمان و هزینه تولید می‌شود.

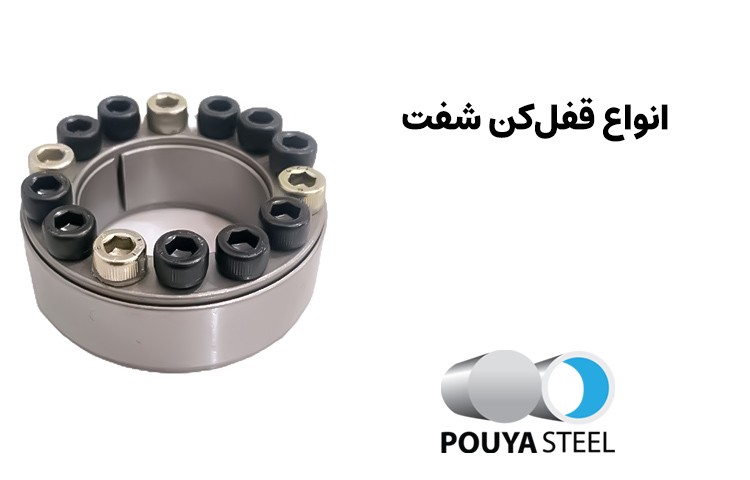

انواع قفل‌کن شفت
انواع قفل‌کن‌ها بر اساس طراحی و کاربرد به چند گروه اصلی تقسیم می‌شوند:
۱- قفل‌کن ساده با پیچ مغزی
در این مدل، فشار ایجاد شده توسط پیچ مغزی محور را در جای خود ثابت می‌کند.
- مزایا: وزن کم، نصب آسان، قیمت مناسب.
- کاربرد: تجهیزات سبک و ماشین‌آلات کوچک.
۲- قفل‌کن مخروطی
دارای سطح شیب‌دار داخلی است که هنگام سفت کردن پیچ‌ها، بر محور قفل می‌شود.
- مزایا: مقاومت بالا در برابر لغزش.
- کاربرد: انتقال قدرت در سرعت‌های بالا.
۳- شرینک دیسک (Shrink Disc)
اتصالی با فشار یکنواخت ۳۶۰ درجه بر دور شفت ایجاد می‌کند.
- مزایا: انتقال گشتاور بالا، بدون نیاز به خار یا شیار.
- کاربرد: صنایع فولاد، معادن، و ماشین‌آلات سنگین.
۴- پاور لاک (Power Lock)
سیستمی پیشرفته‌تر که نصب و جداسازی بسیار سریع دارد و در فضاهای محدود استفاده می‌شود.
- مزایا: عدم نیاز به چکش یا ابزار خاص، مقاومت بالا در برابر آلودگی.
- کاربرد: خطوط تولید اتوماتیک، دستگاه‌های CNC.
مزایای استفاده از قفل‌کن شفت
- عدم نیاز به خار یا اسپلاین - جلوگیری از کاهش قطر و افزایش استحکام شفت.
- صرفه‌جویی در زمان و هزینه - حذف فرآیندهای تراشکاری و انطباق دقیق.
- نصب و جداسازی سریع - تنها با باز و بسته کردن چند پیچ.
- افزایش سطح بهداشت صنعتی - جلوگیری از نفوذ آلودگی بین قطعات.
کاربردهای قفل‌کن شفت در صنایع مختلف
- اتصال چرخ‌دنده‌ها، پولی‌ها و دیسک ترمزها به شفت.
- نصب روی کلاچ‌ها و میل‌سوپاپ‌ها.
- محدود کردن حرکت بلبرینگ‌های خطی بر روی محورها.
- استفاده در سیستم‌های انتقال قدرت سنگین.
نکته مهم در انتخاب قفل‌کن شفت
برای عملکرد بهینه، باید به عواملی همچون گشتاور انتقالی، سرعت دوران، شرایط محیطی (رطوبت یا آلودگی)، و جنس میل کروم توجه کنید.
در بسیاری از کاربردهای صنعتی، استفاده از شفت‌هایی با کیفیت بالا مانند میل کروم ایرانی یا خارجی و همچنین لوله‌های سیلندری داخل و پشت سنگ خورده (تولید و عرضه شده توسط پویا استیل برادران) می‌تواند عمر مفید قفل‌کن و عملکرد سیستم را به میزان چشمگیری افزایش دهد.
پیشنهادهای ضروری برای افزایش عمر و کارایی قفل‌کن شفت
انتخاب یک قفل‌کن شفت مناسب تنها نیمی از مسیر است. نگهداری و استفاده اصولی از آن همان‌قدر اهمیت دارد. در ادامه چند نکته عملی را مرور می‌کنیم:
- سطح تماس شفت و قفل‌کن را همیشه تمیز و خشک نگه دارید تا از ایجاد لغزش یا خوردگی جلوگیری شود.
- پیچ‌ها را طبق گشتاور توصیه‌شده سازنده سفت کنید. محکم کردن بیش از حد یا کم می‌تواند قدرت اتصال را کاهش دهد.
- بازرسی دوره‌ای در ماشین‌آلاتی که تحت بار و لرزش شدید هستند، از شل شدن ناخواسته جلوگیری می‌کند.
- استفاده از مواد مرغوب مانند میل کروم سخت(هارد کروم) یا لوله سیلندری سنگ‌خورده، نه‌تنها کارایی قفل‌کن را بهبود می‌بخشد بلکه فشار فرسایشی بر شفت را نیز کاهش می‌دهد.
- هنگام جایگزینی یا توسعه خطوط تولید، هماهنگی بین ابعاد شفت و نوع قفل‌کن را با مهندسان متخصص، بررسی کنید تا از بروز توقف‌های ناگهانی و هزینه‌های تعمیرات اضافی جلوگیری شود.
